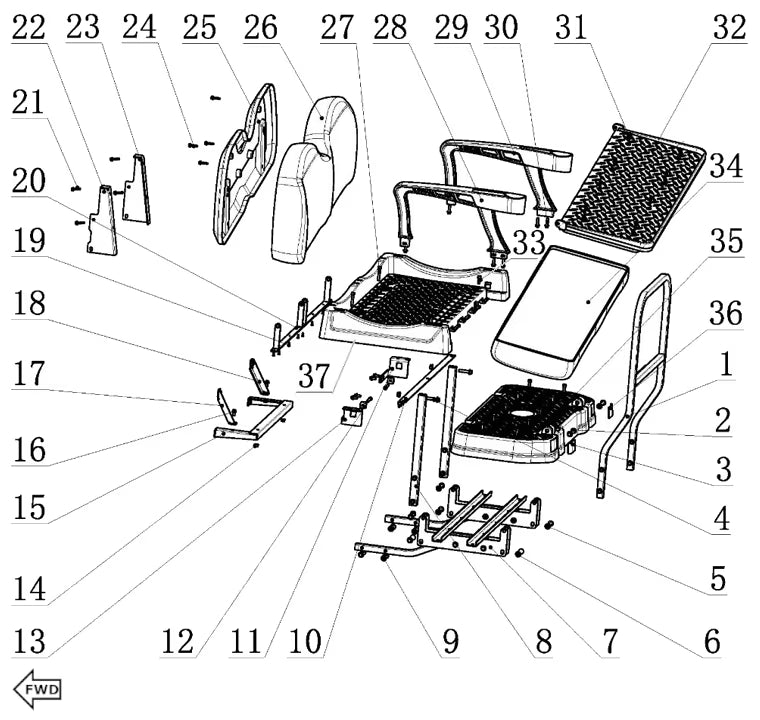

BACK SEAT ASSY
Kandi Kruiser (6 Passenger Models)
REAR-FACING SEAT
| Ref# | Part | ||
|---|---|---|---|
| 1 |
M1203-2800150
Grab Bar
|
||
| 2 |
Q1851090TF6
Hexagon Flange Bolt - M10×1.25×90
|
||
| 3 |
M1204F-4135010
Red Plastic Reflector (Driver Side)
|
||
| 4 |
Q1851045TF6
Hexagon Flange Bolt - M10×1.25×45
|
||
| 5 |
Q32310T13F6
Hexagon Flange Nut - M10×1.25
|
||
| 6 |
Q1851070TF6
Hexagon Flange Bolt - M10×1.25×70
|
||
| 7 |
DM1203-2800130 Footrest Support Frame |
||
| 8 |
PM1203-2800123 Rear Seat Vertical Support Assembly |
||
| 9 |
Q1851050TF6
Hexagon Flange Bolt - M10×1.25×50
|
||
| 10 |
M1203-2800121
Rear Seat Support Beam
|
||
| 11 |
M1203-2800126
Rear Seat Armrest Bracket (Passenger Side)
|
||
| 12 |
M1203-2800127
Installation Components - Flip Seat Base (Unavailable)
|
||
| 13 |
M1203-2800125
Rear Seat Armrest Bracket (Driver Side)
|
||
| 14 |
Q32008T2F33
Hexagon Flange Nut - M8×1.25
|
||
| 15 |
M1203-2800110 Rear Seat Support Frame |
||
| 16 |
Q1840816T1F6
Hexagon Flange Bolt - M8×1.25×16
|
||
| 17 |
M1203-2800115H Brace - Rear Seat Support Frame (Driver Side) |
||
| 18 |
M1203-2800116H
Brace - Rear Seat Support Frame (Passenger Side)
|
||
| 19 |
Q2205525F33 Phillips Pan Head Self-Tapping Screw with Washer Collar - ST5.5×25 |
||
| 20 |
M1203-2800160 Seat Belt Mounting Bracket |
||
| 21 |
Q1840630T1F33
Hexagon Flange Bolt - M6×1×16
|
||
| 22 |
M1203-2801911
Backrest Mounting Bracket (Driver Side)
|
||
| 23 |
M1203-2801912
Backrest Mounting Bracket (Passenger Side)
|
||
| 24 |
Q1840630T1F33
Hexagon Flange Bolt - M6×1×30
|
||
| 25 |
M1203-7205031SQ
Seatback Panel
|
||
| 26-1 |
M1203-7205020(Rough)
Backrest (Rough Style)
|
||
| 26-2 |
M1203-7205020(Smooth)
Backrest (Smooth Style)
|
||
| 27 |
Q218B0850T1F33 Hexagon Socket Head Screw - M8×1.25×50 |
||
| 28-1 |
M1204F-7506010
Rear Seat Armrest (Driver Side)
|
||
| 28-2 |
M1204F-7506010
Rear Seat Armrest (Driver Side)
|
||
| 29-1 |
M1204F-7506020
Rear Seat Armrest (Passenger Side)
|
||
| 29-2 |
M1204F-7506020
Rear Seat Armrest (Passenger Side)
|
||
| 30 |
Q1840830T1F6
Hexagon Flange Bolt - M8×1.25×30
|
||
| 31 |
Q1840630T1F33
Hexagon Flange Bolt - M6×1×30
|
||
| 32 |
M1203-7501013 Flip Seat Base (with Storage Compartment Door Cutout) |
||
| 33 |
Q218B0825T1F33
Allen Head Screw - M8×1.25×25
|
||
| 34-1 |
M1203-7503010(Rough)
Rear Seat Cushion (Rough Style)
|
||
| 34-2 |
M1203-7503010(Smooth)
Rear Seat Cushion (Smooth Style)
|
||
| 35 |
M1203-7501014 Footrest |
||
| 36 |
M1204F-4135020
Red Plastic Reflector (Passenger Side)
|
||
| 37 |
M1203-7501011 Flip Seat Base (with Storage Compartment Door Cutout) |
||
| 37-2 |
M1203-7501012
Rear Storage Compartment Door (No Latch)
|
||
| 37-3 |
M1203-5006628 Latch (Rear Storage Compartment Door) |
